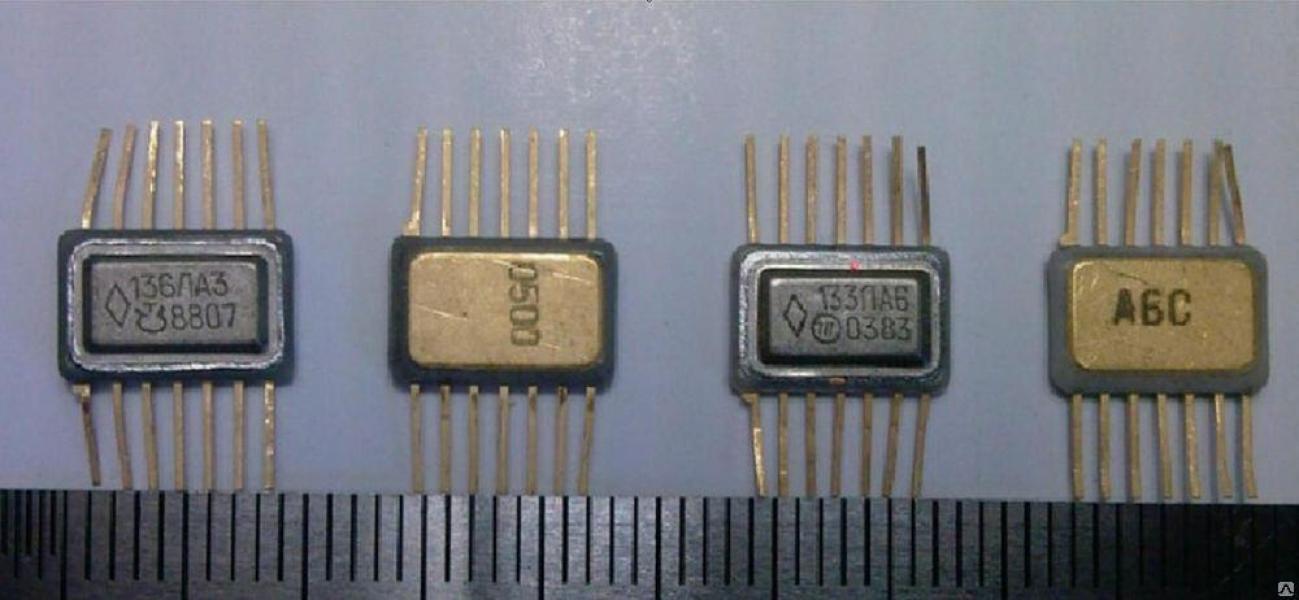

130,133 и подобные 14 ног 2 подложки
Содержание золота: 0.0250 г;
Цена на б/у
156.77 руб.
Цена за новые
196 руб.
Информация о «130,133 и подобные 14 ног 2 подложки»
Микросхемы серии 130 и 133 с 14 выводами и двумя подложками относятся к категории логических интегральных схем, используемых в цифровой электронике. Они состоят из нескольких независимых функциональных блоков, таких как логические элементы, триггеры или мультиплексоры.
Характеристики микросхем серии 130 и 133
Внешний вид и корпус
- Количество выводов: 14.
- Тип корпуса: чаще всего используется пластиковый корпус типа DIP (dual in-line package). Встречаются также варианты в SOIC (small outline integrated circuit) или аналогичных малогабаритных корпусах.
- Подложки: две подложки, одна из которых обычно подключается к земле (GND), другая — к питанию (VCC). Это облегчает монтаж и снижает вероятность ошибок при подключении.
Электрические параметры
- Напряжение питания: зависит от технологии изготовления. Например, для TTL-микросхем это обычно 5 В ±10%. Для CMOS-микросхем напряжение может варьироваться от 3 до 18 В.
- Ток потребления: варьируется в зависимости от нагрузки и режима работы. Обычно находится в пределах от единиц до десятков миллиампер.
- Скорость переключения: время задержки сигнала составляет порядка нескольких наносекунд для высокоскоростных элементов.
- Температурный диапазон: промышленный температурный диапазон обычно составляет от -40°C до +85°C.
- Логические уровни: логическая единица соответствует напряжению около 2,4–5 В, логический ноль — около 0–0,8 В.
Функциональность
Микросхемы данной серии могут содержать различные функциональные блоки:
- Логические элементы (например, NAND, AND, OR, XOR).
- Триггеры (например, RS-, JK- или D-триггеры).
- Мультиплексоры/демультиплексоры.
- Генераторы импульсов.
- Шифраторы/дешифраторы.
Пример: микросхема КР1533ЛА3 содержит четыре двухвходовых элемента NAND и выполнена по TTL-технологии. Она имеет 14 выводов, два из которых являются подложками.
Применение
Микросхемы данного типа используются в различных областях:
- Простые цифровые схемы.
- Учебные наборы для изучения основ цифровой электроники.
- Управление бытовыми приборами.
- Телекоммуникационное оборудование.
- Системы автоматики и контроля.
